该设备是用于低亮度测量的色彩亮度计，其不需要重新校准。通过使用RGB色彩亮度相机去捕获诸如液晶面板，有机EL等物体，来测量拍摄对象表面的亮度和色彩不均匀性作为二维色彩亮度分布。另外，它也适用于需要长期测量稳定性的在线检测色彩亮度计。

1. 色彩亮度相机使用的RGB颜色元素几乎没有老化，所以不需要重新校准。
2. 与XYZ滤镜不同，因为色彩亮度相机使用元素内RGB滤镜，所以设备间的误差非常小。
3. 色彩亮度相机在12小时±1％内具有亮度值的测量再现性。（参照本公司标准光源）
4. 1280x960像素的全部数据都可以作为色度亮度进行测量，并保存为CSV文件。
5. 利用高动态范围（HDR 24bit）进行测量，可以显示1到1677万。
6. 在柱状图数据测量中，可以对整个拍摄对象以1个像素为单位，显示最大最小值，平均亮度和标准偏差。
7. 是可以通过远程控制从其他设备传输全部像素的在线检测设备。

受光元件

1 / 1.8型逐行扫描模式的CMOS图像传感器（RGB颜色）

像素值

1280x960 Pixel,Zoom2

镜片

标准12mm（水平32°垂直24°）

适配镜片

广角 5mm（水平72°垂直54°）

适配镜片

长焦35mm（水平12°垂直 9°）

测量亮度范围L

0.005～12,000 nit(cd/㎡) （发货时校准）

测量亮度范围M

3～250,000 nit （发货时可更改）

测量亮度范围H

6～500,000 nit （发货时可更改）

亮度测量精度

发货时±2％（参照本公司标准光源进行校准）（不需要重新校准）

亮度再现性

±1％（本公司标准光源）

亮度直线性

±1％（本公司标准光源）

像内亮度均匀性

±2％（本公司标准光源）参照以下数据

亮度分解能

12bit（1049协调） 或者 HDR24bit（16777216协调）

色度精度

±0.001（本公司标准光源）

色度再现性

±0.001（本公司标准光源）

测量时间

640m秒（10bit，亮度10nit以上） 或者 20秒（HDR24bit）

远程控制

可以通过远程控制从其他设备传输全部像素。

精度确保温度

23°C±2°C 湿度低于60％，且无凝露

使用温度和电压

0～40°C AC100～240V（50,60Hz）

时效时间

30分钟

设备外观

相机，PC（Windows10）,包含软件以一套的形式发货

注意 外观在没有预告的情况下有可能发生变化。

5mm
拍摄对象尺寸(mm) :	400 :	800 :	1000 :	2500 :
Two12 测量距离 　 :	276 :	559 :	690 :	1725 :	可视角72°
8mm
拍摄对象尺寸(mm) :	200 :	400 :	800 :	1000 :
Two12 测量距离 　 :	222 :	444 :	888 :	1110 :	可视角48°
标准12mm
拍摄对象尺寸(mm) :	200 :	400 :	800 :	1000 :
Two12 测量距离 　 :	348 :	696 :	1392 :	1740 :	可视角32°
25mm
拍摄对象尺寸(mm) :	100 :	200 :	300 :	400 :
Two12 测量距离 　 :	355 :	710 :	1065 :	1420 :	可视角16°
35mm
拍摄对象尺寸(mm) :	50 :	100 :	200 :	400 :
Two12 测量距离 　 :	243 :	485 :	1305 :	1740 :	可视角12°
50mm
拍摄对象尺寸(mm) :	50 :	100 :	200 :	300 :
Two12 测量距离 　 :	362 :	725 :	1450 :	2175 :	可视角7.9°

亮度测量再现性12小时

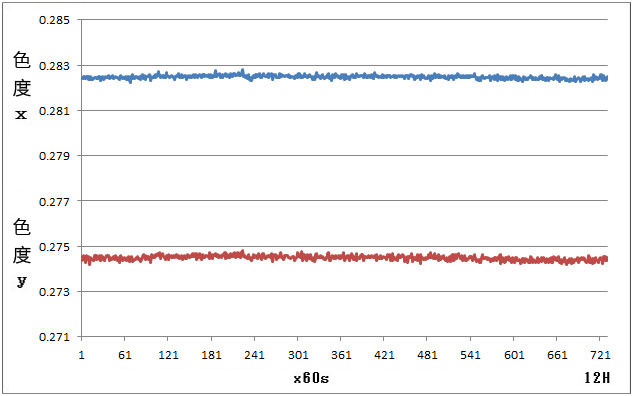

色度测量再现性12小时

图像中心与周边之间的亮度差异影响设备的性能。

本公司是唯一可以实际测量这一点的制造商。

这是因为，为了研究镜片的阴影特性，需要测量的标准光源的亮度均匀性必须100％地接近于标准光源。

本公司所使用的是自己制作的标准光源，亮度均匀性为99.5％。

其他公司无法制作出与实际测量数据均匀性相同的标准光源。

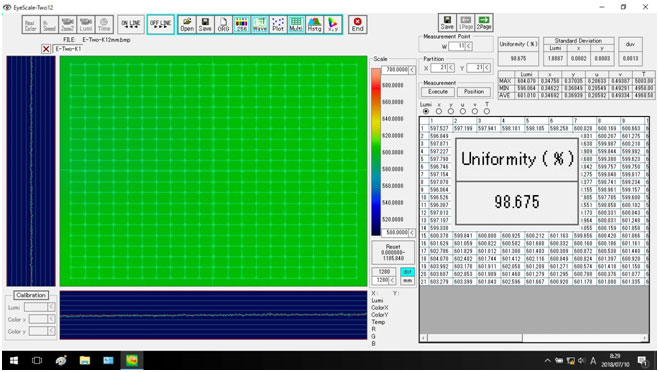

本公司镜片

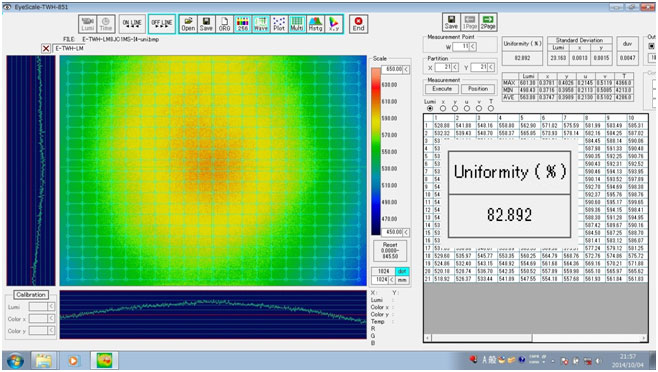

其他公司镜片（二维色彩亮度计是用于测量亮度值的，与该镜片不适配）

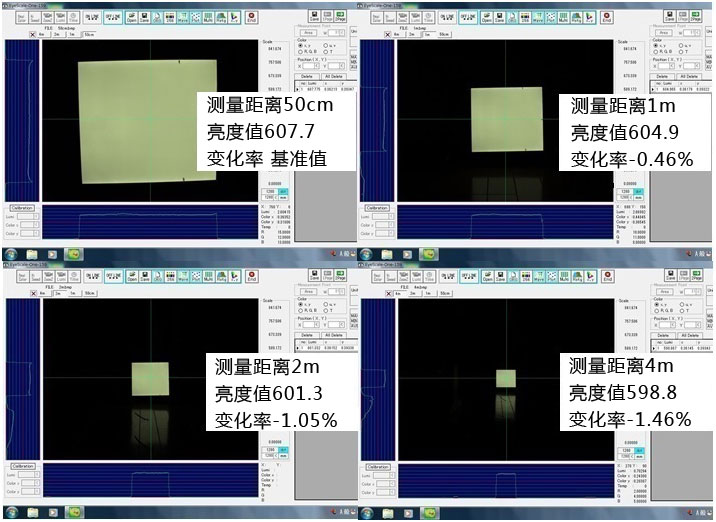

改变测量距离时的亮度值数据（实际测量值）

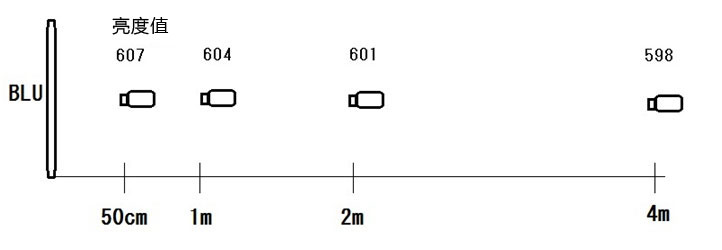

测量距离与亮度值的结果（BLU的面积是200x200mm）

测量距离即使发生变化，本公司相机的亮度值也几乎没有下降。
