特徴

  1. 従来の一点を表示する膜厚計とは異なり、カラーカメラでとらえた膜全体に対する濃度・色むらを2次元画像として測定し、独自のアルゴリズムで膜全体の厚みムラの数値化(相対値)を行います。
  2. ITO膜・配向膜・パターン形成時の各種塗布ムラ測定が可能です。
  3. 円弧状、タワミのあるサンプルが測定できます。
  4. 発光部のみを検出して、1Pixel単位での最高,最低,平均輝度,標準偏差,ヒストグラムが表示できます。
  5. 評価装置でありながらリモートSDKによりインライン検査装置にもなります。

仕様

受光素子
1/3型ブログレッシブスキャンCCDセンサー(RGBカラー)
画素数
640x480
レンズ①
15mm(300x200mm)A4サイズ
レンズ②
マクロレンズ(10x7.5mm)印刷エッジ部観察用
膜ムラ測定範囲
10~800Å(オングストローム)   (校正を必要とする)
膜ムラ測定精度
±2%  相対値 (当社光源にて)
膜ムラ再現性
±2%      (当社光源にて)
膜ムラ分解能
12bit(4096階調)
計測時間
3秒
リモート制御
外部機器より当装置をリモート制御可能。
精度保証温度
25℃±2℃  湿度60%以下結露ない事
動作温度
0~40℃
入力電圧
AC100~240V (50,60Hz)
適用機種
EYESCALE-Film
照明装置
特注仕様(フィルム用、偏向板用、粘着材用、ガラス用)
装置の外観
カメラ外観寸法29(W)x29(H)x42(D)mm  重量180g

外観

注意 概観は予告なく変更する場合があります。

膜パターン形成ムラ

膜パターン形成ムラ
膜パターン形成ムラ

測定例

電池用フィルムのコーティング膜ムラ

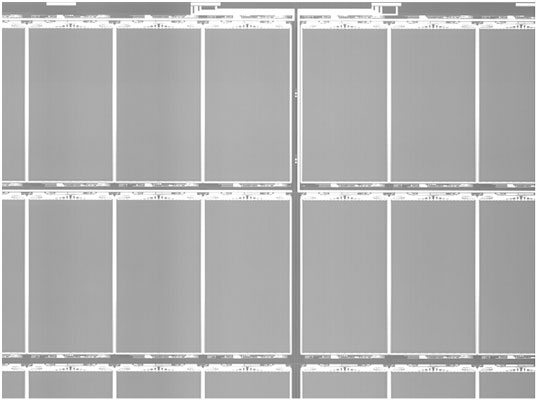

処理前の画像1

処理前の画像

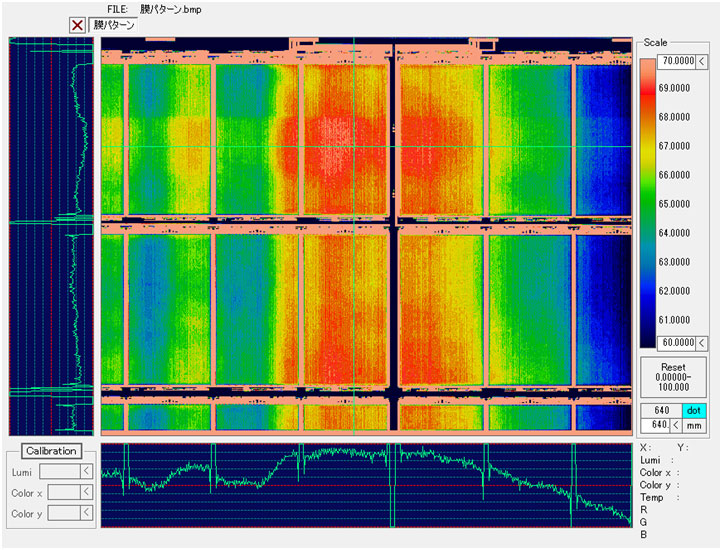

解析後の画像1

解析後の画像

測定原理

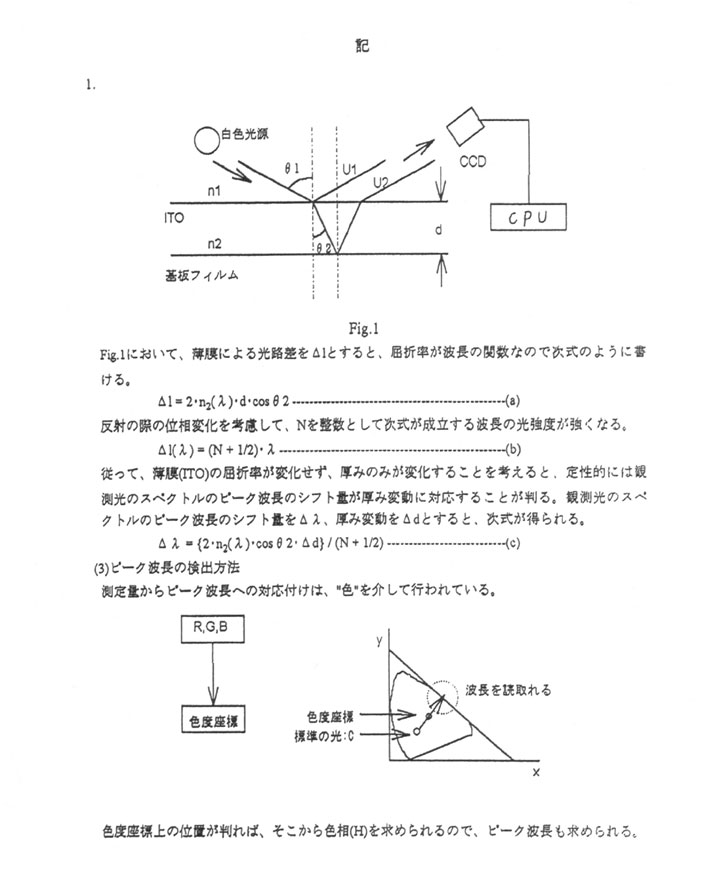

測定原理
