本装置は車載計器類、スイッチ類の夜間照明時に文字、数字等の表示部を輝度、色度を測定する、再校正が必要ない車載規格の線状発光測定用二次元色彩輝度計です。

1. 当社カメラはＲＧＢカラー素子のため経年変化が少なく、再校正の必要がありません。
2. 当社カメラはＸＹＺフィルター方式の輝度分布計と違い機器間誤差が非常に少ない。
3. 当社カメラは輝度値の測定再現性が１２時間±１％以内です。（当社標準光源にて）

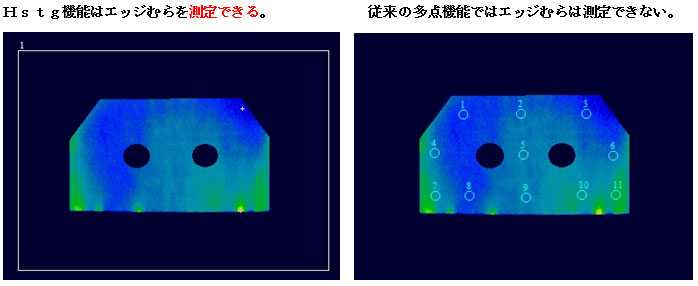

4. 当社の自由形状識別測定はだれが測定しても測定誤差が出ない測定方法です。

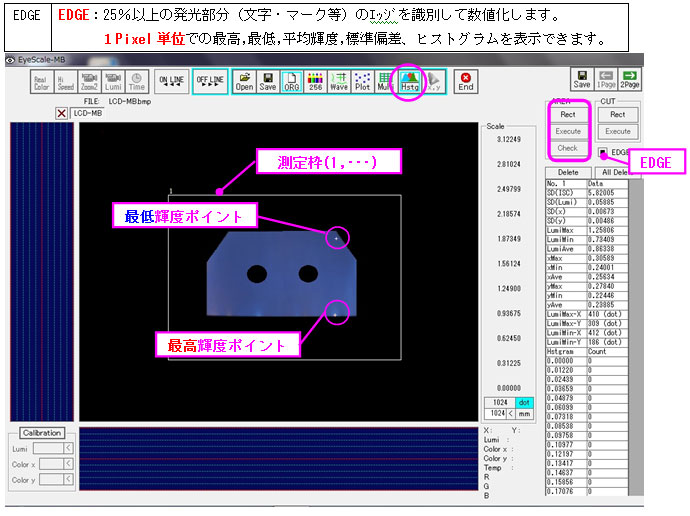

5. 文字等の発光部のみを検出して、１Pixel単位での最高,最低,平均輝度,標準偏差を表示できます。
6. １２８０ｘ９６０画素の全データを輝度値、色度値として、ＣＳＶファイルとして保存が可能です。
7. 評価装置でありながらリモートＳＤＫにより輝度計測検査装置にもなります。

受光素子

１/１.８型ブログレッシブスキャンＣＭＯＳセンサー（ＲＧＢカラー）

画素数

１２８０ｘ９６０ Pixel

標準レンズ

マクロレンズ（２３ｘ１７ｍｍ（ＨｘＶ））　 線発光測定用

オプションレンズ

１２ｍｍレンズ　　　　　　　　　　 　　　面発光測定用

測定輝度範囲

０.００５～１２,０００ｎｉｔ　（出荷時校正）

輝度分解能

１２ｂｉｔ（４０９６諧調）　または　２４bit(１６７７７２１６諧調)

輝度測定精度

出荷時±２％　（当社基準光源）

輝度再現性

±１％ （当社基準光源）

色度精度

±０.００１　（当社基準光源）

色度再現性

±０.００１　（当社基準光源）

計測時間

６４０ｍ秒（輝度１０ｎｉｔ）　または　２０秒（ＨＤＲ２４ｂｉｔ）

リモート制御

外部機器より当装置をリモート制御で全画素転送可能です。

精度保証温度

２３℃±２℃　湿度６０％以下

動作温度

０～３５℃

入力電圧

ＡＣ１００～２４０Ｖ　（５０，６０ＨＺ）

エージング時間

１５分

欧州規格

特別注文生産にて対応

装置構成品

カメラ、ＰＣ(Win10)、ソフトウェア含む一式で出荷

注意　　外観は予告なく変更する場合があります。（表示画素数はＰＣで決まります）

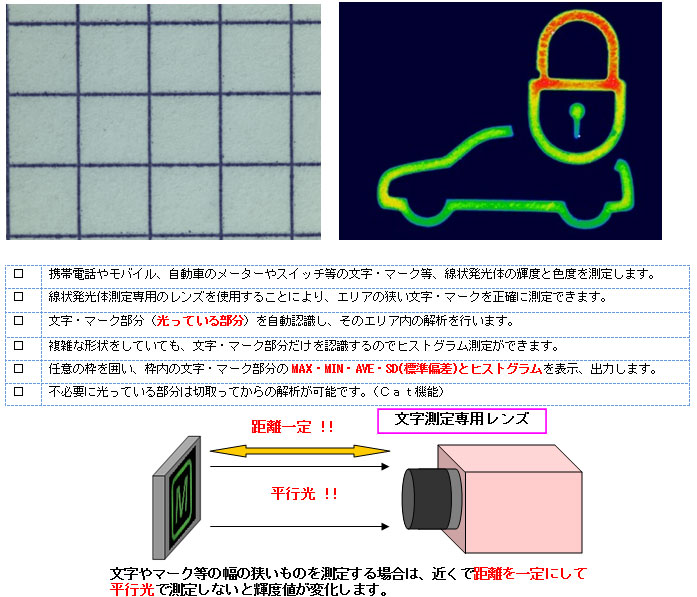

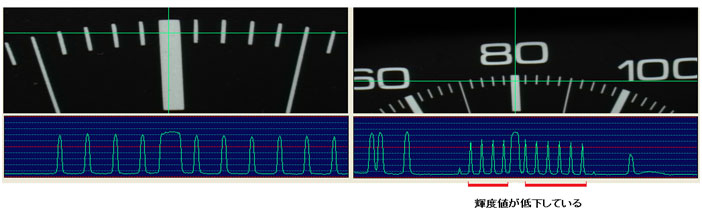

マクロレンズ　　線発光測定（文字、目盛、マーク、等）

測定範囲　２３ｘ１７ｍｍ　　ＷＤ　１30ｍｍ　　　最少測定線幅0.2ｍｍ

線発光測定（文字、目盛、マーク、等）では測定視野を狭くしないと線幅の狭いものは輝度値が低下します。（正確な輝度値が測定できない）

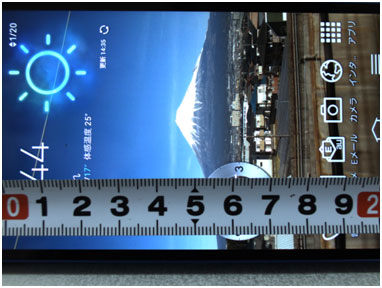

１２ｍｍレンズ　面発光測定（ＬＣＤ、アナログ時計、メータ指針 等）

Ｌｕｍｉモード　　

被写体サイズ(mm)　　　　:　100　:　200　:　400　:　800　: 1000　:　

レンズ中央からの距離　　 :　174　:　348　:　696　: 1392　: 1740　:　

測定範囲　100ｘ75ｍｍ　　ＷＤ　１74ｍｍ　　最少測定線幅0.4ｍｍ

Ｚｏｏｍ２モード　　

被写体サイズ(mm)　　　　:　100　:　200　:　400　:

レンズ中央からの距離　　 :　348　:　696　: 1392　:

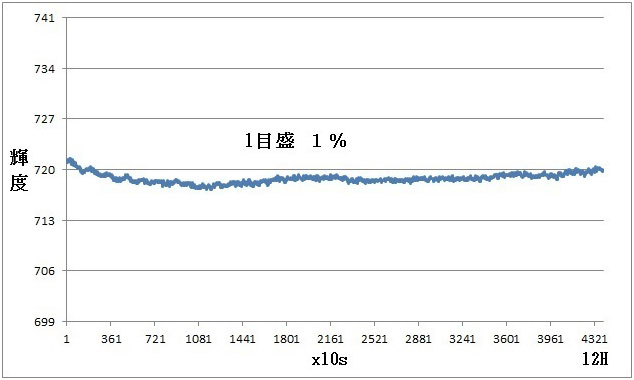

輝度測定再現性１２時間

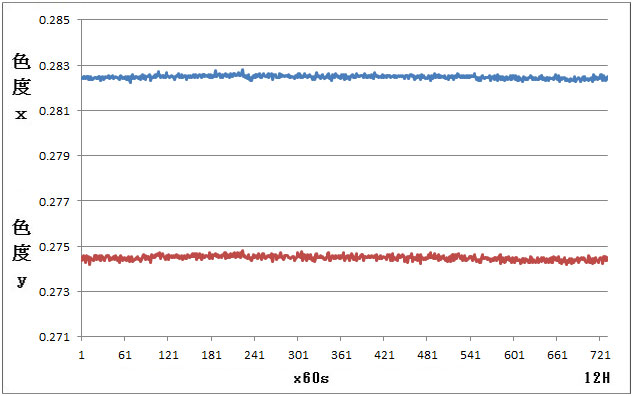

色度測定再現性１２時間

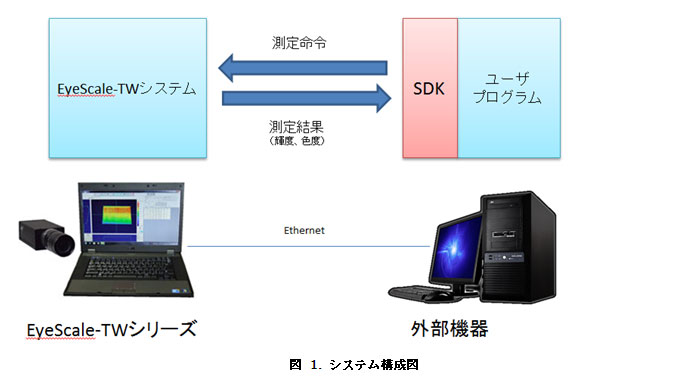

1.概要

「EyeScale-TW装置 リモート制御 SDK」は、アイシステムの「EyeScale-TW装置」を外部機器からリモート制御するためのソフトウェア開発キットです。
EyeScale-TW装置との通信用関数が含まれ、外部機器上で動作するリモート制御プログラムを容易に作成することが可能です。

2.構成

SDKは以下の構成となります。

ソフトウェア

リモート制御ライブラリ(※1)
サンプルプログラム(C/C++)

ドキュメント

プログラマーズマニュアル

※1. リモート制御ライブラリはC言語スタイルインターフェイスを持つWindows DLLのみのご提供となります。その他の言語、OS用のライブラリは含まれておりません。

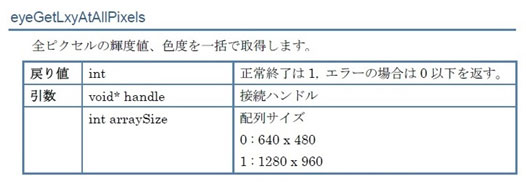

全点転送コマンド
